Ersatzteile
Maschinennummer
20104900201

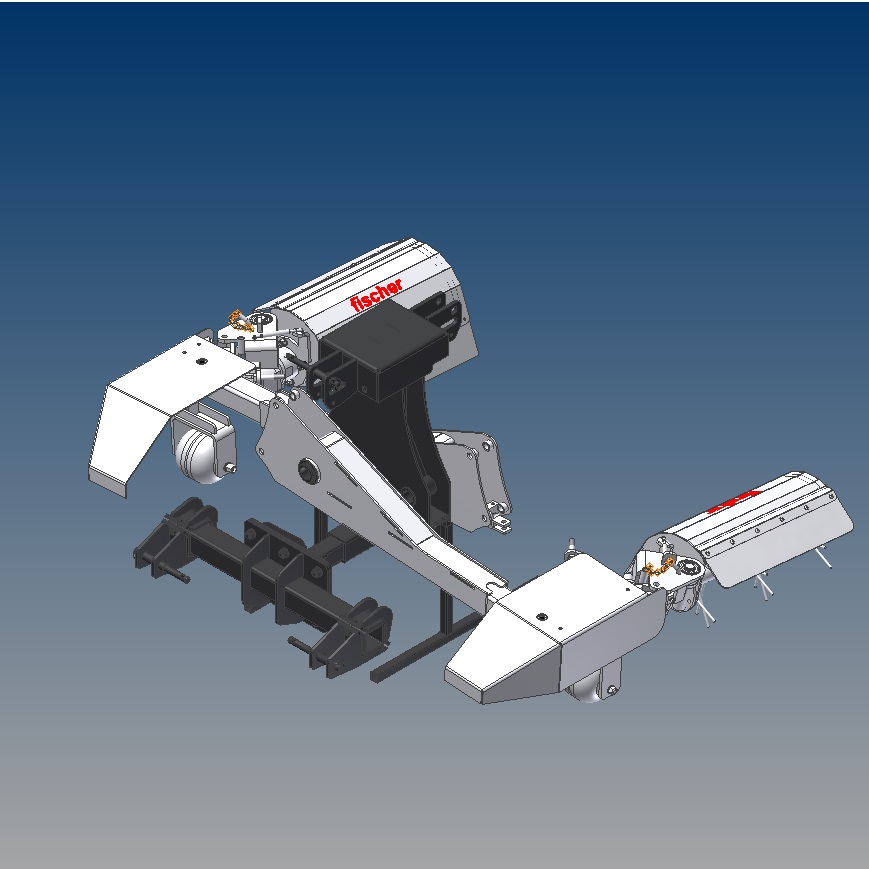

Gerätename
Twister L1-Es

Kunde
MG Equipment Co.




100.90.100.007 - Twister L1-Es TWIS*


Position Menge Bezeichnung Modell Kodex Revision
1 1 Schlauchhalter 2 X 1/4 001.20.135.001
2 1 Schlauchhalter 3 X 1/4 001.20.135.002
3 1 Schlauchhalter 4 X 1/4 001.20.135.003
4 1 Schlauchhalter 5 X 1/4 001.20.135.004
5 1 Schlauchhalter 6 X 1/4 001.20.135.006
6 1 Schlauchhalter 7 X 1/4 001.20.135.007

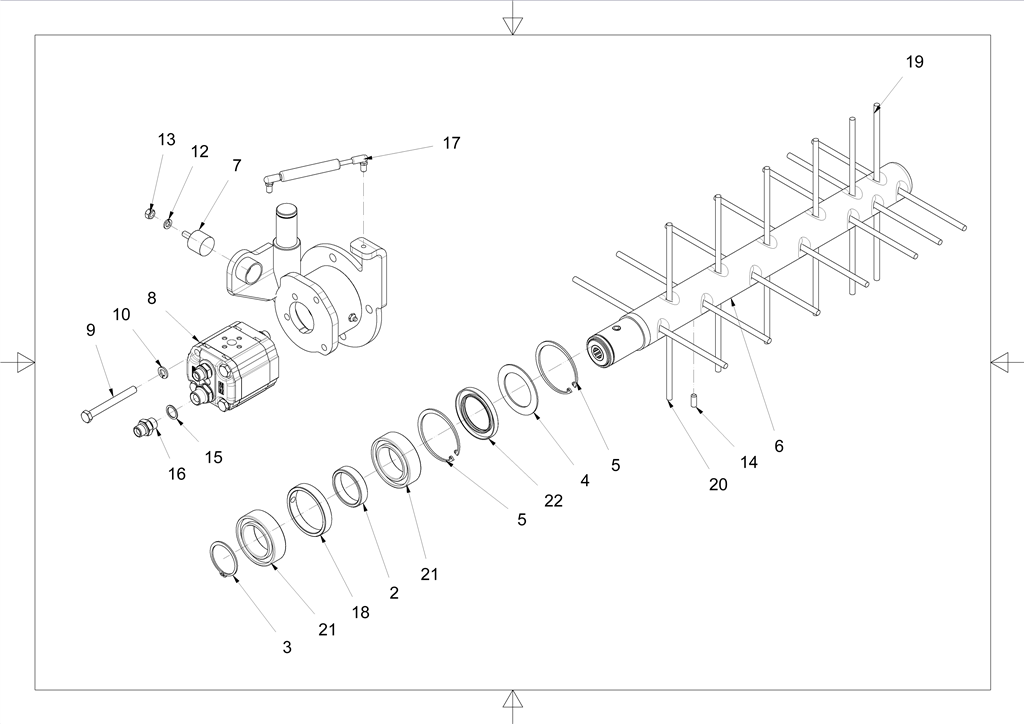

200.02.005.311 - Gruppe Messer TWISTER


Position Menge Bezeichnung Modell Kodex Revision
1 1 Lagergehäuse Bürste Std Links TWISTER 004.20.100.047 B
2 1 Distanzbuchse D50 X D60 X 14 002.15.100.040
3 1 Sicherungsring D50 X 2,0 UNI 7435 002.50.130.039
4 1 Abdeckscheibe D55 X D80 X 2 004.20.100.161 A
5 2 Sicherungsring D80 X 2,5 UNI 7437 002.50.130.017
6 1 Bürstenwelle Komplett TWISTER 005.15.105.002 C
7 1 Schwingungsdämpfer D30 X 25 M8 002.60.180.003
8 1 Hydraulikmotor OT200 M11 DX/G23B5 G1/2-G3/4 003.40.150.014
9 2 Sechskantschraube M10 X 95 UNI 5737 8.8 N 002.60.150.172
10 2 Federring-Grower 10,2 X 18,1 X 2,2 DIN 127 002.50.100.001
11 1 Schmiernippel M10 X 1 DIN 71412 002.60.120.002
12 1 Federring-Grower 08,1 X 14,8 X 2,0 DIN 127 002.50.100.005
13 1 Sicherungsmutter M08 DIN 982 002.35.110.008
14 13 Madenschraube M08 X 25 DIN 913 ZB 002.60.110.003
15 2 Kupferring G3/8 003.45.100.004
16 2 Doppelnippel M3/8-M3/8 003.15.100.008
17 1 Gasdämpfer D15 X D6 130-195 300N 003.56.100.005
18 1 Distanzbuchse D79 X D68 X 14 002.15.100.039
19 10 Litze D8 X 310 005.10.102.005
20 3 Litze D8 X 310 005.10.102.003
21 2 Kugellager D50 X D80 X 23 - 63010 2RS 002.30.100.031
22 1 Semmering D55 X D80 X 8 DIN 3760-AS NBR 002.50.120.038

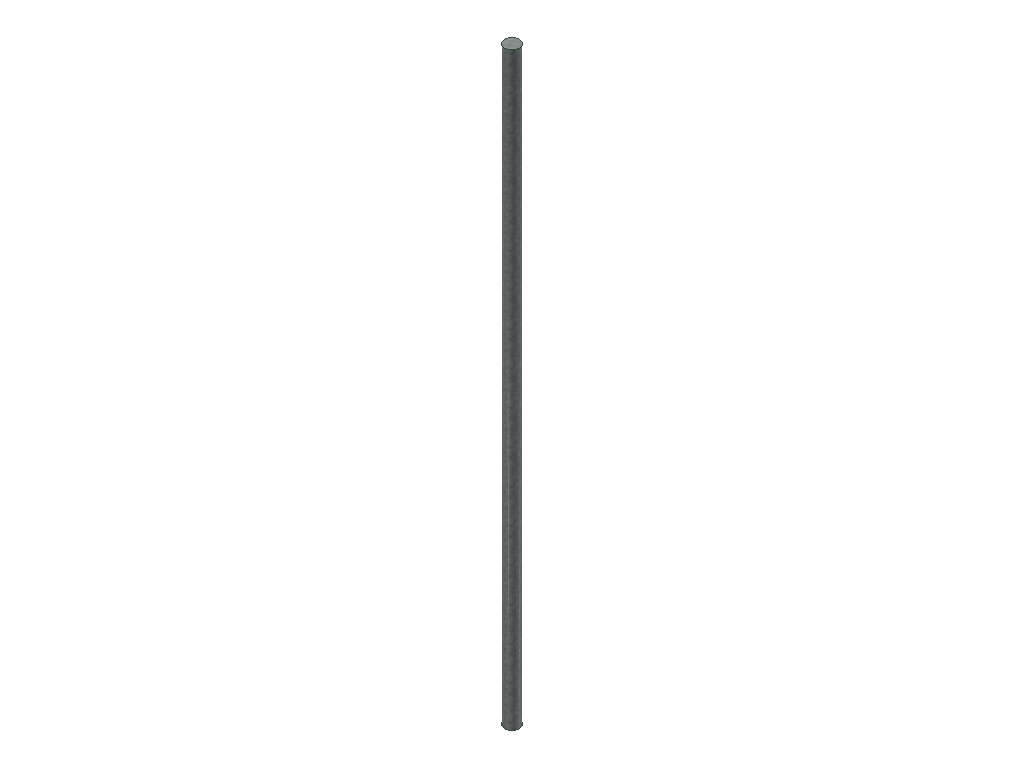

005.10.102.005 - Litze D8 X 310


Position Menge Bezeichnung Modell Kodex Revision
1 1 Litzen Bio-Bürste Twister (3 Kevlar Nerve) D.8 - ORANGE 002.80.100.003

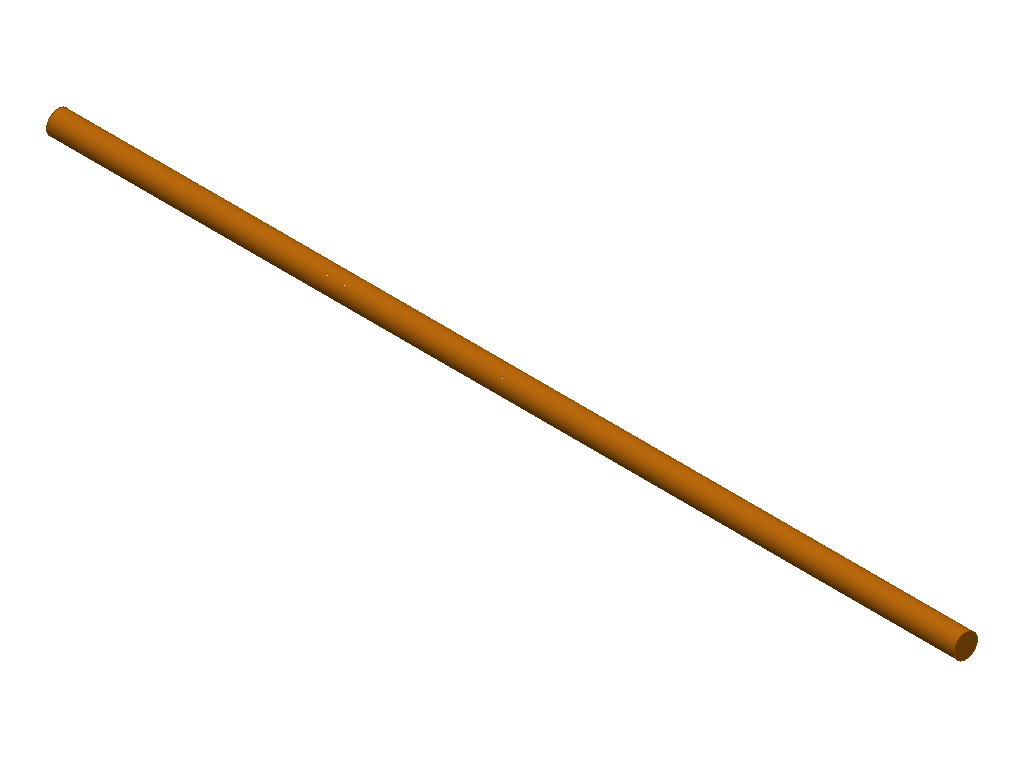

005.10.102.003 - Litze D8 X 310


Position Menge Bezeichnung Modell Kodex Revision
1 1 Litzen Bio-Bürste Twister (3 Kevlar Nerve) D.8 - WEISS 002.80.100.002

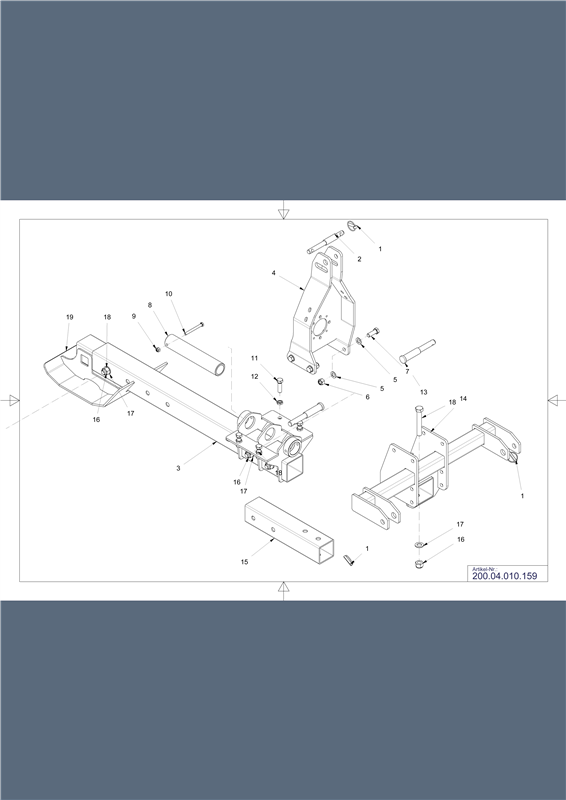

200.04.010.159 C - Gruppe Dreipunktbügel TWISTER E


Position Menge Bezeichnung Modell Kodex Revision
1 3 Klappsplint D10 002.65.100.001
2 1 Bolzen D19 - D25 L=202 002.10.100.009
3 1 Armsupport TWISTER E 001.25.100.284 C
4 1 Steher Oberlenker TWISTER E 001.25.100.285
5 8 Beilagscheibe 17,0 X 30,0 X 3,0 DIN 125-A 002.55.110.002
6 4 Sicherungsmutter M16 DIN 982 002.35.110.005
7 4 Sechskantschraube M16 X 45 UNI 5739 8.8 ZN 002.60.150.058
8 1 Drehachse D60 X 385 D10,5 001.10.116.090 A
9 1 Sicherungsmutter M10 DIN 982 002.35.110.002
10 1 Sechskantschraube M10 X100 UNI 5737 8.8 ZN 002.60.150.069
11 4 Sechskantschraube M16 X 55 UNI 5739 8.8 ZN 002.60.150.064
12 4 Sechskantmutter M16 UNI 5589 ZN 002.35.100.012
13 2 Bolzen D22 - D28 L=193 002.10.100.010 C
14 1 Support TWISTER E 001.25.100.307 A
15 1 Einschubrohr TWISTER E 001.25.110.826 A
16 5 Sicherungsmutter M20 DIN 982 002.35.110.006
17 5 Beilagscheibe 21,0 X 37,0 X 3,0 DIN 125-A 002.55.110.008
18 5 Sechskantschraube M20 X130 UNI 5737 8.8 ZN 002.60.150.087
19 1 Stützkufe TWISTER E 001.30.114.307 A

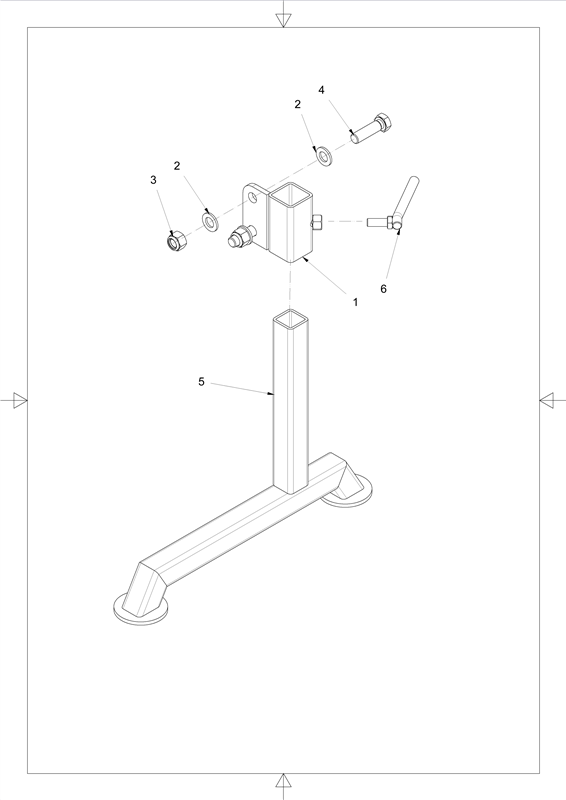

200.07.010.350 A - Gruppe Stützfuss TWISTER E


Position Menge Bezeichnung Modell Kodex Revision
1 1 Anbauteil Stützfuss FLEX 1 001.20.155.281 A
2 4 Beilagscheibe 17,0 X 30,0 X 3,0 DIN 125-A 002.55.110.002
3 2 Sicherungsmutter M16 DIN 982 002.35.110.005
4 2 Sechskantschraube M16 X 55 UNI 5739 8.8 ZN 002.60.150.064
5 1 Stützfuss TWISTER E 001.20.155.374
6 1 Blockierhebel FLEX-TWISTER 001.20.155.436

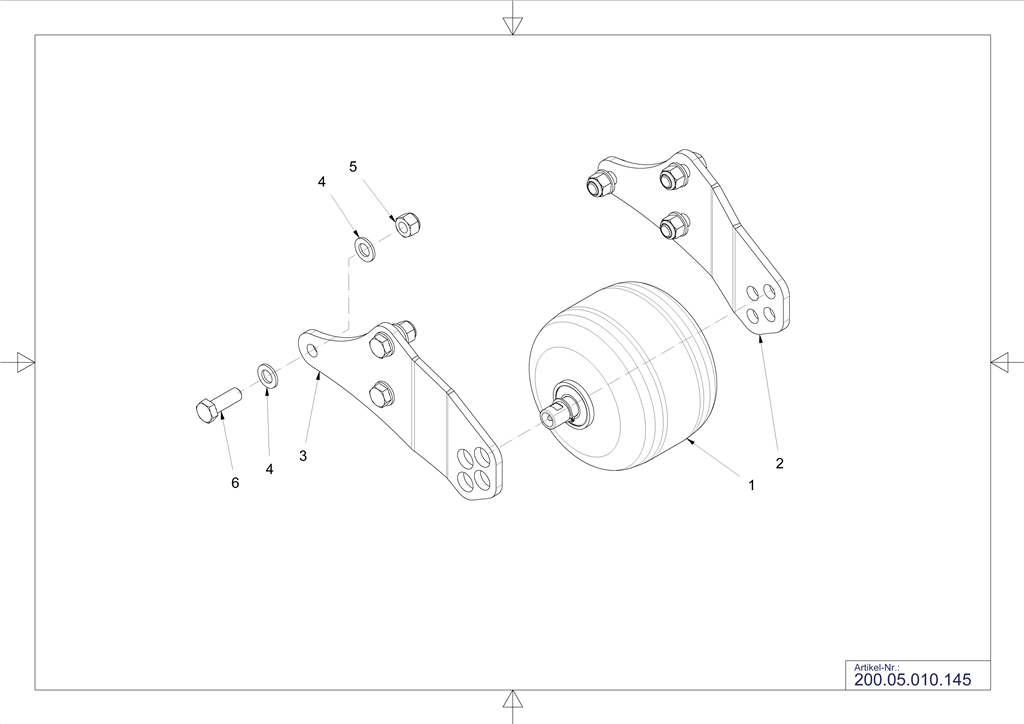

200.05.010.145 - Gruppe Metallrad TWISTER E


Position Menge Bezeichnung Modell Kodex Revision
1 1 Kit Rad GL4-SL-BV D.200 025.10.100.001 A
2 1 Halteplatte Metallrad TWISTER E 001.30.114.536
3 1 Halteplatte Metallrad TWISTER E 001.30.114.537
4 12 Beilagscheibe 17,0 X 30,0 X 3,0 DIN 125-A 002.55.110.002
5 6 Sicherungsmutter M16 DIN 982 002.35.110.005
6 6 Sechskantschraube M16 X 45 UNI 5739 8.8 ZN 002.60.150.058

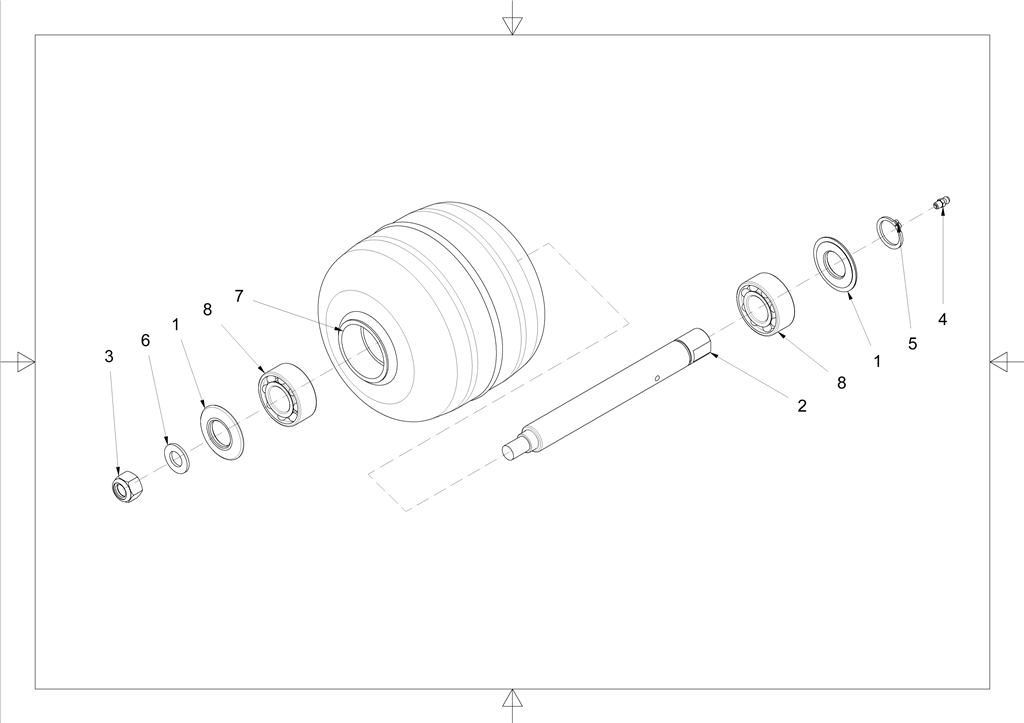

025.10.100.001 A - Kit Rad GL4-SL-BV D.200


Position Menge Bezeichnung Modell Kodex Revision
1 2 Abdeckscheibe D25 X D52 X 4,5 002.55.100.001
2 1 Bolzen GL4 002.10.100.007 B
3 1 Sicherungsmutter M14 DIN 982 002.35.110.003
4 1 Schmiernippel M06 X 1 DIN 71412 002.60.120.001
5 1 Sicherungsring D25 X 2,0 UNI 7435 002.50.130.003
6 1 Beilagscheibe 15,0 X 28,0 X 2,5 DIN 125-A 002.55.110.006
7 1 Rad D200 L=169 002.45.110.001 A
8 2 Kugellager D25 X D52 X 20,6 - 3205-2RS 002.30.100.020

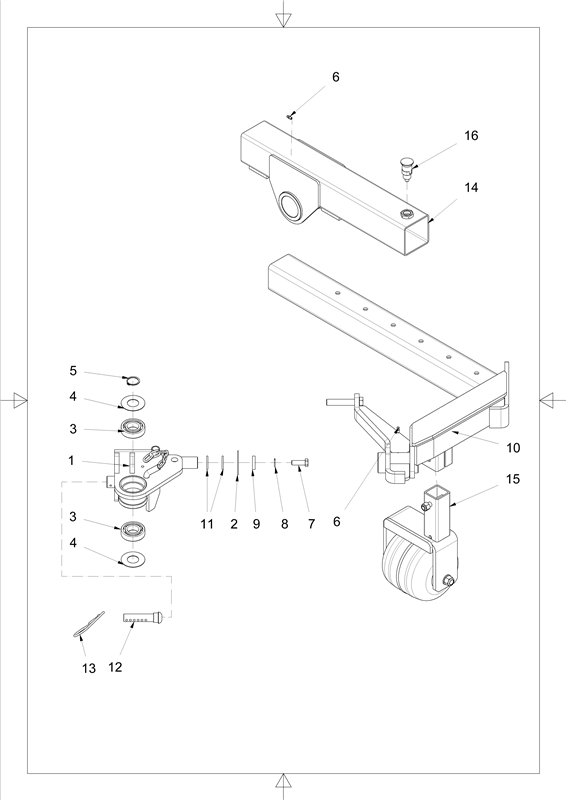

200.06.010.352 A - Gruppe Arme TWISTER E


Position Menge Bezeichnung Modell Kodex Revision
1 1 Lagergehäuse Links New TWISTER 004.20.100.109 A
2 1 Abdeckscheibe D30 X D62 X 2 002.55.100.002 A
3 2 Kugellager D30 X D62 X 16 - 6206 2RS 002.30.100.007
4 2 Abdeckscheibe D30 X D62 X 1 002.55.100.003 A
5 1 Sicherungsring D30 X 1,5 UNI 7435 002.50.130.004
6 2 Schmiernippel M06 X 1 DIN 71412 002.60.120.001
7 1 Sechskantschraube M12 X 35 UNI 5739 8.8 ZN 002.60.150.021
8 1 Federring-Grower 12,2 X 21,1 X 2,5 DIN 127 002.50.100.002
9 1 Zentralscheibe D12,5 X D35 X 7 002.55.120.004
10 1 Arm Rechts Komplett TWISTER E 001.10.100.351
11 2 O-Ring OR 216 3,55 X 28,60 003.65.100.003
12 1 Stößel TWISTER 001.10.115.540
13 1 Splint TYP R D.4MM 002.65.110.006
14 1 Armhalter TWISTER E 001.10.100.350
15 1 Kit Rad GTZ-C 025.10.100.073
16 1 Arretier Bolzen Mit Feder M20 X 1,5 - D.10 002.60.195.002

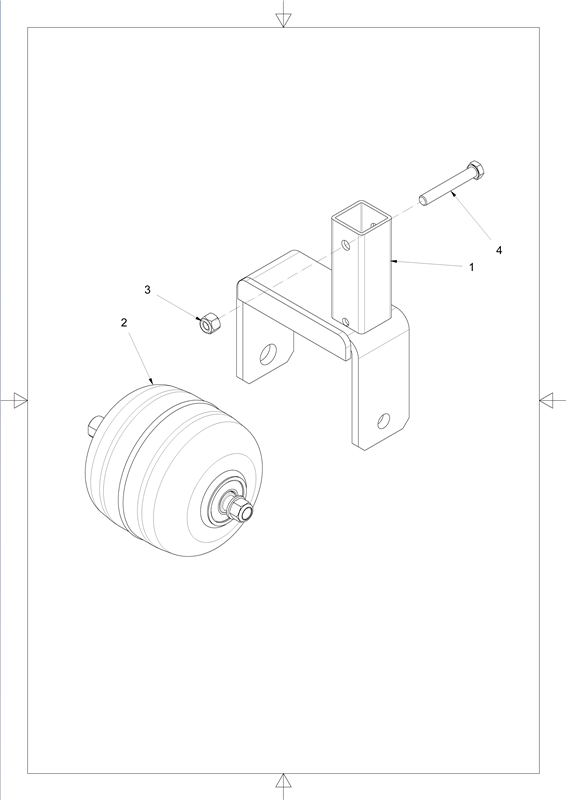

025.10.100.073 - Kit Rad GTZ-C


Position Menge Bezeichnung Modell Kodex Revision
1 1 Radsupport GTZ-C 001.10.115.671
2 1 Kit Rad K GL4 D.168 025.10.100.002 A
3 1 Sicherungsmutter M12 DIN 982 002.35.110.001
4 1 Sechskantschraube M12 X 80 UNI 5737 8.8 ZN 002.60.150.057

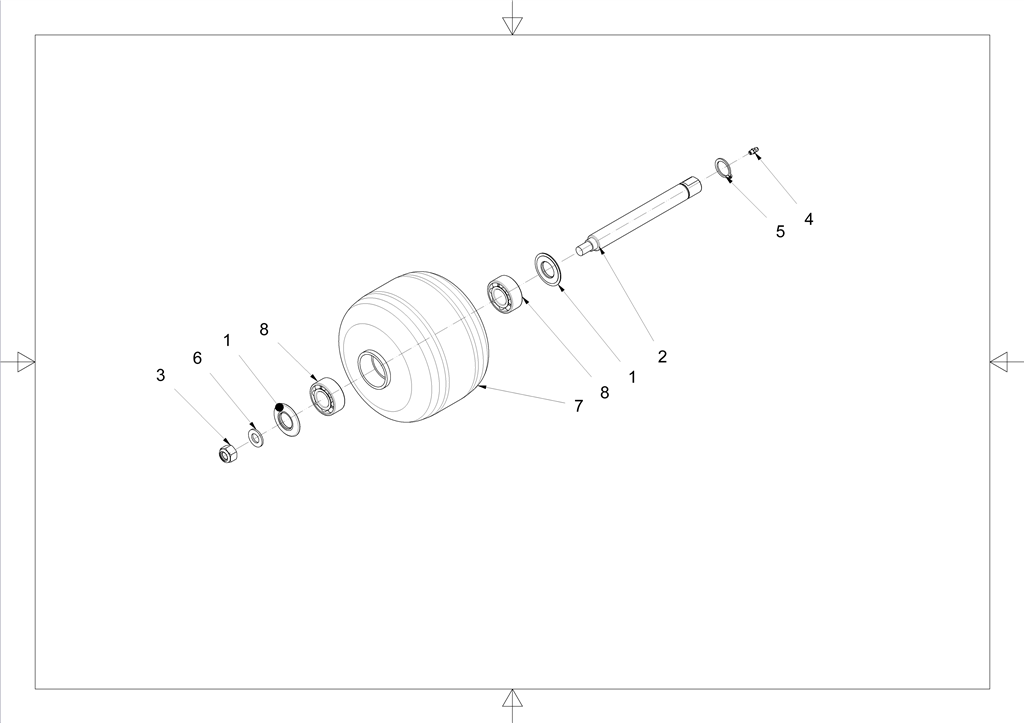

025.10.100.002 A - Kit Rad K GL4 D.168


Position Menge Bezeichnung Modell Kodex Revision
1 2 Abdeckscheibe D25 X D52 X 4,5 002.55.100.001
2 1 Bolzen GL4 002.10.100.007 B
3 1 Sicherungsmutter M14 DIN 982 002.35.110.003
4 1 Schmiernippel M06 X 1 DIN 71412 002.60.120.001
5 1 Sicherungsring D25 X 2,0 UNI 7435 002.50.130.003
6 1 Beilagscheibe 15,0 X 28,0 X 2,5 DIN 125-A 002.55.110.006
7 1 Rad D160 L=169 002.45.110.002 A
8 2 Kugellager D25 X D52 X 20,6 - 3205-2RS 002.30.100.020

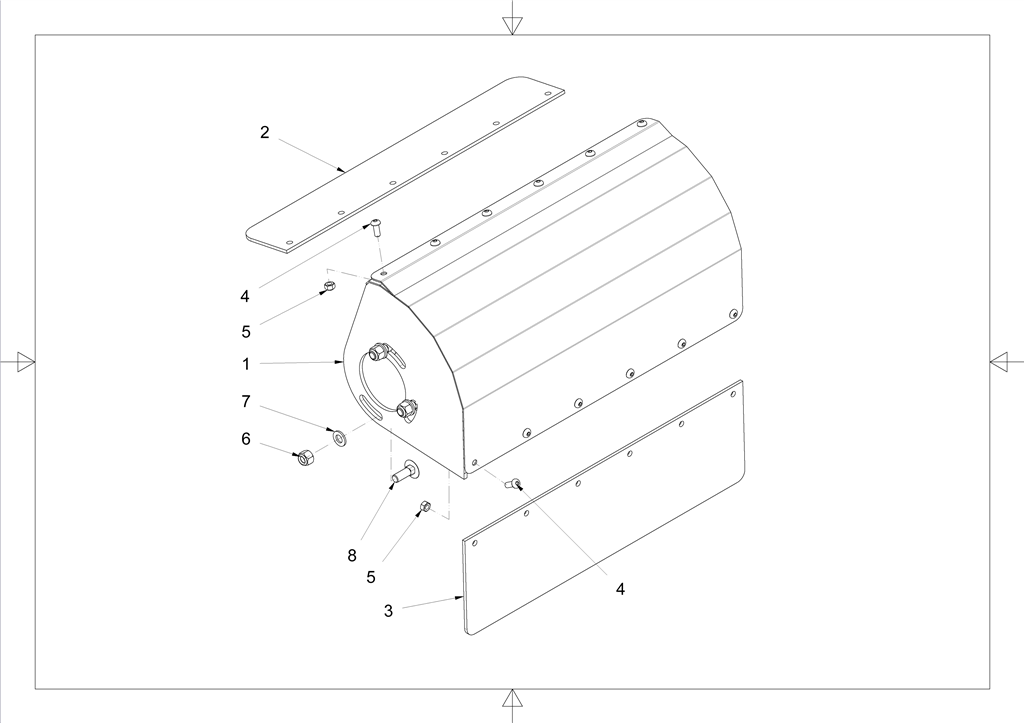

025.60.100.001 A - Bürstenschutz D.300 Lang - Gummilappen TWISTER


Position Menge Bezeichnung Modell Kodex Revision
1 1 Bürstenschutz Links D.300 Lang - Gummilappen TWISTER 001.40.155.001
2 1 Gummischutz TWISTER 001.40.155.003 C
3 1 Gummischutz TWISTER 001.40.155.004 B
4 12 Rundkopfschraube M08 X 20 UNI7380 10.9 ZN 002.60.140.001
5 12 Sicherungsmutter M08 DIN 982 002.35.110.008
6 3 Sicherungsmutter M12 DIN 982 002.35.110.001
7 3 Beilagscheibe 13,0 X 24,0 X 2,5 DIN 125-A 002.55.110.005
8 3 Torbandschraube M12 X 35 UNI 5732 8.8 ZN 002.60.155.002

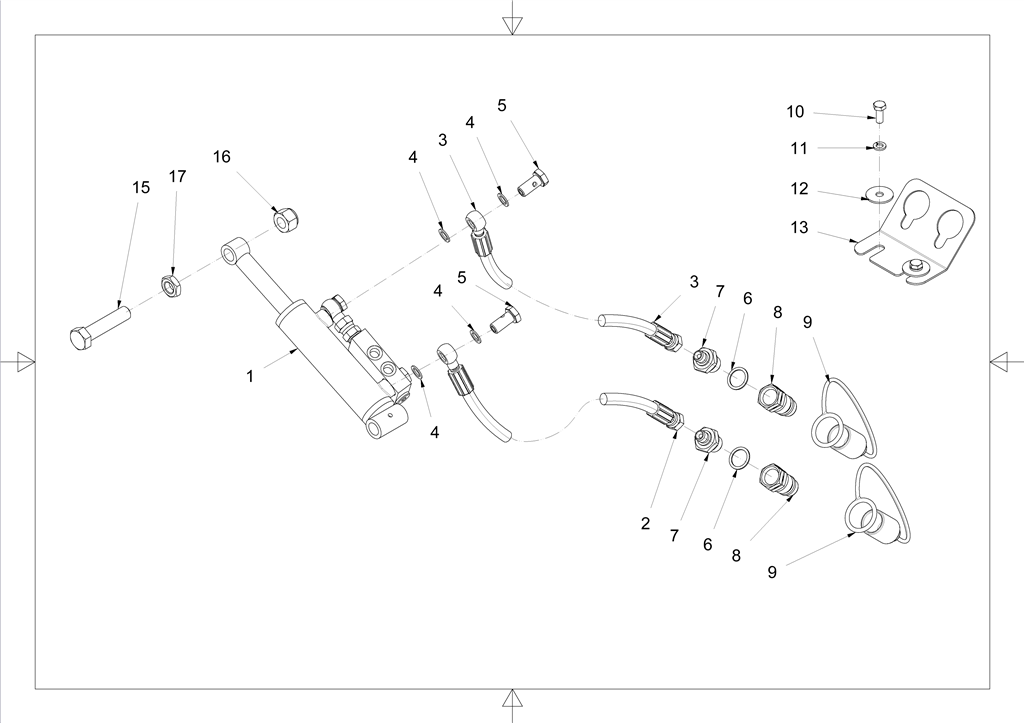

003.60.100.015 A - Zylinder TWISTER 1


Position Menge Bezeichnung Modell Kodex Revision
1 1 Hydraulikzylinder 4276-32 X 20 X 80 (0205-0285) 003.55.100.048
2 1 Hydraulikschlauch SAE R1AT O1/4-W1/4 L2700 003.20.110.589
2 1 Hydraulikschlauch SAE R1AT O1/4-W1/4 L2700 003.20.110.589
4 4 Kupferring G1/4 003.45.100.003
5 2 Lochschraube G1/4 L=27,5 003.25.110.003
6 2 Kupferring G1/2 003.45.100.001
7 2 Doppelnippel M1/4 - M1/2 003.15.100.004
8 2 Rapidanschluss M1/2 003.10.100.001
9 2 Schutzkappe Schnellkuppler G1/2 - WEISS 003.10.105.006
10 2 Sechskantschraube M08 X 20 UNI 5739 8.8 ZN 002.60.150.034
11 2 Federring-Grower 08,1 X 14,8 X 2,0 DIN 127 002.50.100.005
12 2 Beilagscheibe 09,0 X 32,0 X 2,0 DIN 9021 002.55.110.011
13 1 Schlauchhalter 2 X 1/4 001.20.135.001
14 1 Doppelnippel M1/4-M1/4 - D1,0MM 003.15.100.016
15 1 Sechskantschraube M16 X 70 UNI 5739 8.8 ZN 002.60.150.154
16 1 Sicherungsmutter M16 DIN 982 002.35.110.005
17 1 Sechskantmutter M16 UNI 5589 ZN 002.35.100.012

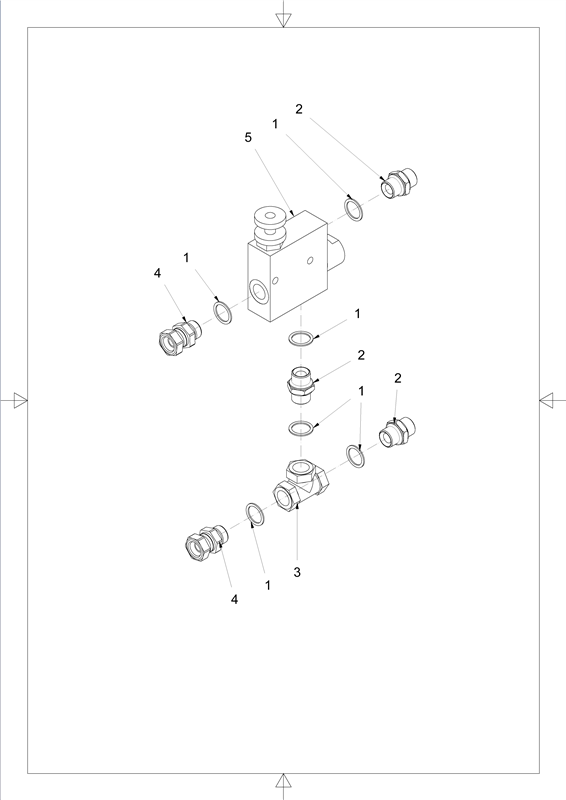

200.08.040.032 - Hydraulischer Mengenregler TWISTER-BV


Position Menge Bezeichnung Modell Kodex Revision
1 6 Kupferring G1/2 003.45.100.001
2 3 Doppelnippel M1/2 - M1/2 003.15.100.001
3 1 T-Stück G1/2 W-W-W 003.35.130.003
4 2 Doppelnipple Drehbar M1/2 - W1/2 003.25.100.007
5 1 Stromverteiler & Prioritätsregelventil G1/2 RFP3 GL4 003.30.120.003


050.13.018.003 - Sicherheitsaufkleber Fischer - Eng TWISTER


Position Menge Bezeichnung Modell Kodex Revision
0 0 Aufkleber Fett Einpressen 45 X 45 800.10.150.001
0 0 Aufkleber Anhängepunk 85 X 85 800.10.150.003
0 0 Aufkleber Quetsch- Und Schnittgefahr 140 X 150 800.10.150.020
0 0 Aufkleber Gebrauchsanleitung & Information 115 X 175 800.10.150.006
0 0 Aufkleber Sicherheitsanweisungen Englisch 180 X 230 800.10.150.011
0 0 Aufkleber Gefahr Troktor & Maschine In Bewegung 115 X 335 800.10.150.008
0 0 Aufkleber Quetsch- Verbrennungs- & Schussgefahr 115 X 175 800.10.150.005
0 0 Aufkleber Fischer 340 X 100 Gelb 100 X 340 800.10.150.014
0 0 Aufkleber Persönliche Schutzausrüstung 95 X 290 800.10.150.007
0 0 Aufkleber Schmierverbot Von Drehenden Teilen 95 X 95 800.10.150.022
0 0 Aufkleber Verbot Schutze Zu Entfernen 95 X 95 800.10.150.019
0 0 Aufkleber Fischer 340 X 100 Rot 100 X 340 800.10.150.016
